Электронный термостат PRIOTHERM PR-101

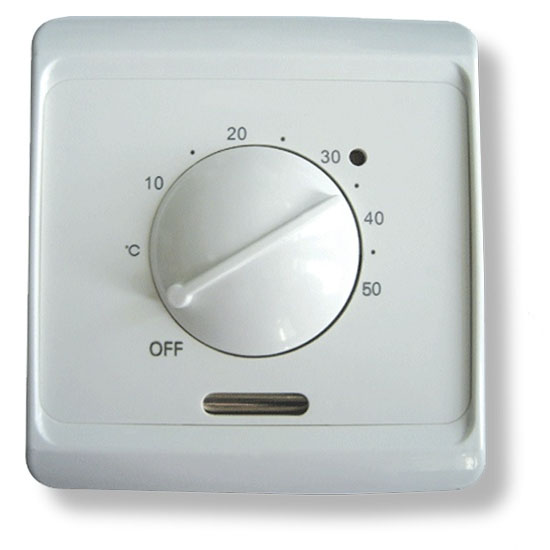

Termoregylator PR-101-1.jpgЭтот тип электронного термостата предназначен для установки в стандартной стенной коробке, термостат регулируется до требуемой температуры от +5/+50 °С, сигнальная лампочка горит зеленым когда сам термостат включен и красным - когда включен обогрев. Термостат с сенсором для комнаты или пола рекомендован для контроля электрических устройств подогрева или для вкл/выкл приводного клапана, который используется в обогревающих водных системах.


ТЕХНИЧЕСКИЕ ДАННЫЕ

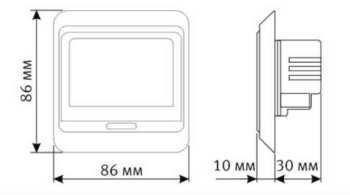

termoregylator PR 101-3.jpgПотребление электричества 5W
Границы установки °С 5°С ~50°С
Дифференциал вкл. ±0.5К
°С окружающей среды -5°С ~50°С
Защитный корпус IP20
Материал корпуса не воспламеняющийся PC
Напольный датчик резиново-термопластический датчик NTC, длина кабеля - Зм

Установка напольного датчика
Напольный датчик надо разместить в установочной трубе, нах
одящуюся в полу; труба утоньшается к концу, и размещается как можно выше, вмурованная в бетон. Сенсорный кабель может быть удлинен до 50 метров с отдельным кабелем электротока. Два проводника в мульти-проводящем кабеле, который используется для подачи тока к кабелю может не использоваться. Возможна подача сигнала напряжения, который может мешать функциям термостата. Если кабель используется с экраном, экран может быть не заземлен, но должен быть соединен с терминалом 5; с отдельным кабелем для датчика, который монтируется в отдельном трубопроводе - достигается лучшая установка.

!!! ВНИМАНИЕ обязательно проверяйте при подключении питания, что к клемме 1 подходит фазовый провод, а к клемме 2 нулевой, в противном случае термостат может выйти из строя!!!


Размещение термостата


termoregylator PR 101-4.jpgТермостат должен устанавливаться на стене (приблизительно на высоте 1,2м от пола) со свободной циркуляцией воздуха вокруг него. К тому же он должен быть размещен там, где нет воздействия другого источника тепла (солнце), от дверей или окон, или воздействия температуры внешней стены.








РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ


termoregylator PR 101-5.jpg







1. OFF: Термостат выключен.
2. Установка температуры 5°С - 50°С.
3. Индикатор: когда лампочка горит зеленым, термостат включен и красным, когда включен обогрев.





РЕГУЛИРОВКА ТЕМПЕРАТУРЫ

Поверните регулировочный стержень в позицию выкл, поверните на место контрольный рычаг так, чтобы индикаторная линия указывала на позицию В, затем установите крышку корпуса и закройте внешнюю раму. Мы отрегулировали температуру, поэтому не крутите стержень во время установки.
termoregylator PR 101-6.jpg

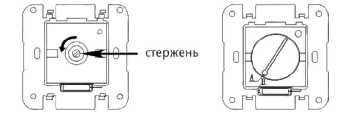

1. Вращайте стержень против часовой стрелки до позиции выкл. (нижняя позиция)
2. Установите контрольный рычаг, как показано на рисунке, чтобы индикаторная линия была в позиции выключено (позиция В)

Подключение термостата PRIOTHERM PR-101.

Подключение термостата к системе теплого пола
Termoregylator PR-101-7.jpg
Комплектация устройства
Termoregylator PR-101-8.jpg
!!! ВНИМАНИЕ обязательно проверяйте при подключении питания, что к клемме 1 подходит фазовый провод, а к клемме 2 нулевой, в противном случае термостат может выйти из строя!!!
Порядок крепления устройства.
Termoregylator PR-101-9.jpgУстановите термостат в монтажную коробку, закрепив шурупами
Termoregylator PR-101-10.jpg
Установите центральную панель на термостате и закрепите ее рамкой
