Программируемый Терморегулятор NLC-508D

termoregylator NLC-508D.gifПредназначен для управления системами отопления и вентиляции в жилых и производственных помещениях, в том числе и кабельными системами нагрева (теплыми полами).

Монтаж осуществляется в помещениях с температурой 0 - +50 оC и влажностью не более 80%. Эксплуатация термостата не требует специального обслуживания

Гарантийный срок эксплуатации - 2 года со дня продажи, но не более 2.5 лет со дня изготовления.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

  • Термостат программируемый трехканальный
  • Диапазон регулируемых температур +5 - +39 оC
  • Установка температуры по диапазону с шагом 0.5 оC
  • Температурный гистерезис перестраиваемый от 0.5 до 2.0 оC
  • Встроенные часы реального времени
  • Встроенный таймер для задания периода принудительного включения нагревательной системы
  • Встроенный таймер для задания периода принудительного выключения нагревательной системы
  • Защита от обрыва / замыкания датчика
  • Коммутируемая нагрузка / мощность не более 3 x 16 А / 3 x 3500 Вт
  • Коммутируемое напряжение ~3 x 220 В
  • Напряжение питания ~ 220 В / 50 Гц
  • Потребляемая мощность не более 7 Вт
  • Корпус стандартный для монтажа на DIN-шину
  • Габаритные размеры термостата (ШхГхВ) - 72 x 72 x 91 мм
  • Устанавливается отдельно или в распределительных щитах и щитах управления.
  • Масса нетто, не более 300 г
  • Клеммные контакты рассчитаны на присоединение проводов сечением 0.5 - 2.5 мм2
  • Степень защиты регуляторов IP 20 по ГОСТ 14254-80

УСТРОЙСТВО ТЕРМОСТАТА

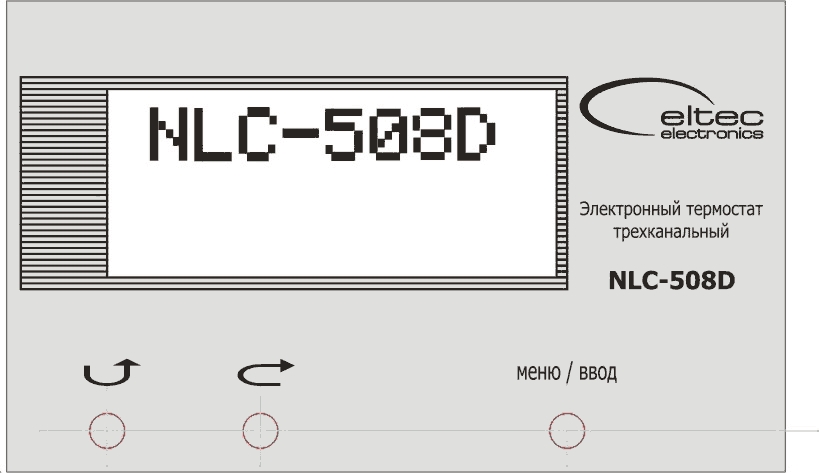

NLC-508D opisanie-1.gifТермостат состоит из пластмассового корпуса, на лицевой панели которого имеются: жидко-кристаллический (ЖК) дисплей, кнопка меню [Меню], кнопка выбора параметров [Выбор] и кнопка установки значений параметров [Знач].

ЖК дисплей - алфавитно-цифровой, двухстрочный, 8-ми разрядный. Он служит для отображения текущего состояния системы во время работы термостата и задаваемых параметров при установке режимов работы.

Кнопка [Меню] предназначена для включения / выключения термостата, а также для переключения функций меню.

Кнопка [Выбор] служит для выбора устанавливаемого параметра и просмотра установленных режимов

Кнопка [Знач] для установки значения задаваемого параметра и отключения подсветки.

Салазки, расположенные на дне корпуса термостата, служат для установки его на DIN-шину. По краям корпуса расположены пронумерованные клеммные колодки для подключения внешних датчиков температуры, нагрузки и питания термостата.

Термостат имеет два таймера. Таймер 1 включает нагревательные приборы в заданное время вне зависимости от показаний датчиков. Таймер 2 отключает нагревательные приборы в то время, когда не требуется поддержание заданных температур

Работой термостата управляет микропроцессор, который обеспечивает поддержание заданных параметров по трем каналам, в соответствии с установленной при включении термостата программой работы.

УСТАНОВКА ТЕРМОСТАТА И ПОРЯДОК РАБОТЫ

ystanovka termoreg 508.jpgРаботы по подключению термостата должны проводиться квалифицированным персоналом при отключенном напряжении сети.

Внешние датчики температуры должны быть защищены от воздействия влаги, агрессивных сред, механических воздействий (при установке в бетонную стяжку они помещаются в гофрированные трубки диаметром 16-20 мм, заглушенные с одной стороны).

Способ монтажа должен обеспечивать возможность беспрепятственной замены датчиков температуры.

Термостат устанавливается на DIN-шину с помощью салазок на корпусе.

Он может располагаться как в распределительных или управляющих щитах, так и отдельно.

К клеммным колодкам термостата подключаются провода сети, нагревательные секции теплых полов или другие нагревательные приборы и внешние датчики температуры. Присоединяемые провода должны иметь сечение 0.5 - 2.5 мм2 в зависимости от мощности нагревательных приборов.

Нагрузка мощностью более 3500 Вт подключается через магнитный пускатель.

При включении термостата вначале задаются значения температур по трем независимым каналам.
После установки значения температур система может быть запущена в работу, и термостат будет поддерживать заданные значения.
При необходимости использования таймеров, перед пуском системы, выставляются еще значения часов реального времени и параметры таймеров.
Заданная программа будет поддерживаться термостатом во время работы.
