Терморегулятор SpyHeat NLC-408H

termoregylator NLC-408Н.jpgПредназначен для управления системами отопления и вентиляции в жилых и производственных помещениях, в том числе и кабельными системами нагрева.

Монтаж осуществляется в помещениях с температурой 0 - +50 оC и влажностью не более 80% Эксплуатация термостата не требует специального обслуживания

Гарантийный срок эксплуатации - 2 года со дня продажи, но не более 2.5 лет со дня изготовления.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

  • Диапазон регулируемых температур +5 - +35 оC
  • Установка температуры по диапазону - плавная
  • Погрешность задания температуры +/-1,5 оC
  • Температурный гистерезис не перестраиваемый 1 оC
  • Датчик температуры внешний, в пластиковой оболочке.
  • Датчик температуры выполнен на основе терморезистора с отрицательным температурным коэффициентом
  • Коммутируемая нагрузка/ мощность не более 16 А / 3500 Вт
  • Коммутируемое напряжение ~220 В
  • Предусмотрена блокировка от обрыва / замыкания датчика
  • Подключение нагрузки к одной группе контактов на замыкание
  • Напряжение питания 220 В / 50 Гц
  • Потребляемая мощность 1 Вт
  • Корпус стандартный накладной
  • Габаритные размеры термостата (ДхШхВ) - 80 x 80 x 27 мм
  • Габаритные размеры датчика температуры:
  • - диаметр чувствительного элемента 8 мм
    - длина чувствительного элемента 28 мм
    - длина провода датчика температуры 1.5 м.

  • Масса нетто, не более 200 г
  • Клеммные контакты рассчитаны на присоединение проводов сечением 0.75 - 2.5 кв.мм
  • Степень защиты регуляторов IP 20 по ГОСТ 14254-80
  • Установленная безотказная наработка 6000 ч.

УСТРОЙСТВО ТЕРМОСТАТА

Термостат состоит из корпуса, на лицевой панели которого имеются: ручка регулятора температуры, индикатор наличия напряжения сети - красный, индикатор включения нагревательной секции или нагревательного прибора - зеленый, кнопка включения термостата.

В корпусе термостата имеются два отверстия для крепления его к стене и клеммные колодки для подключения к сети и для подключения выносного датчика температуры.

В корпусе термостата установлен электронный регулятор, обеспечивающий установку заданной температуры, автоматическое включение и отключение нагрузки


УСТАНОВКА ТЕРМОСТАТА И ПОРЯДОК РАБОТЫ

yastanovka termostata NLC-308B-1.gifРаботы по подключению термостата должны проводиться квалифицированным персоналом при отключенном напряжении сети.

Для защиты выносного датчика температуры от воздействия влаги, агрессивных сред, ударов он должен быть помещен в гофрированную трубку диаметром 16-20 мм, заглушенную с одной стороны. Способ монтажа должен обеспечивать возможность замены датчика температуры.

yastanovka termostata NLC-408Н-1.gifСнять ручку регулятора температуры, аккуратно поддев ее отверткой, отвернуть винт крепления и снять крышку (рис.1 и 1а).

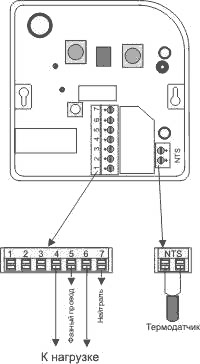

Подключить провода питания, нагревательную секцию или нагревательный прибор (нагрузку) и выносной датчик температуры (рис.2)

Повернуть вал потенциометра регулятора температуры против часовой стрелки до упора

yastanovka termostata NLC-408Н-2.gifНадеть крышку и закрепить её винтом.

Установить ручку регулятора температуры, совместив штрих на ручке с нулевой отметкой на шкале крышки термостата.

Нажать кнопку включения термостата. Должен загореться индикатор красного цвета

Установить ручку регулятора на желаемую температуру. Если температура обогреваемого объекта ниже установленной, то загорится зеленый индикатор и при достижении заданной температуры погаснет
